Hat modul, egy rendszer
Tartály, motor–szivattyú, visszatérő szűrő, hűtő-szűrő kör, szivattyúblokk és akkumulátor – mind bevált, dokumentált egység.
Redundancia igény szerint
Több szivattyú-/motormodullal és igény szerint redundáns kialakítással konfigurálható. Üzem közbeni karbantartás a redundáns ágak és a leválasztható kialakítás függvényében lehetséges.
Gyorsabb tervezés
A Rexroth szerint az előre definiált modulokkal a tervezési átfutási idő (engineering lead time) akár 80%-kal csökken, az ajánlat pedig alapterület-igénnyel, 3D-rajzzal, kapcsolási rajzzal és anyaglistával 5 napon belül elkészülhet.
Karbantartóbarát
Csepptálcák, kettős átkapcsolható szűrők, helyzetfigyelős elzárók, jól hozzáférhető elemek és hosszan elérhető szabványalkatrészek.

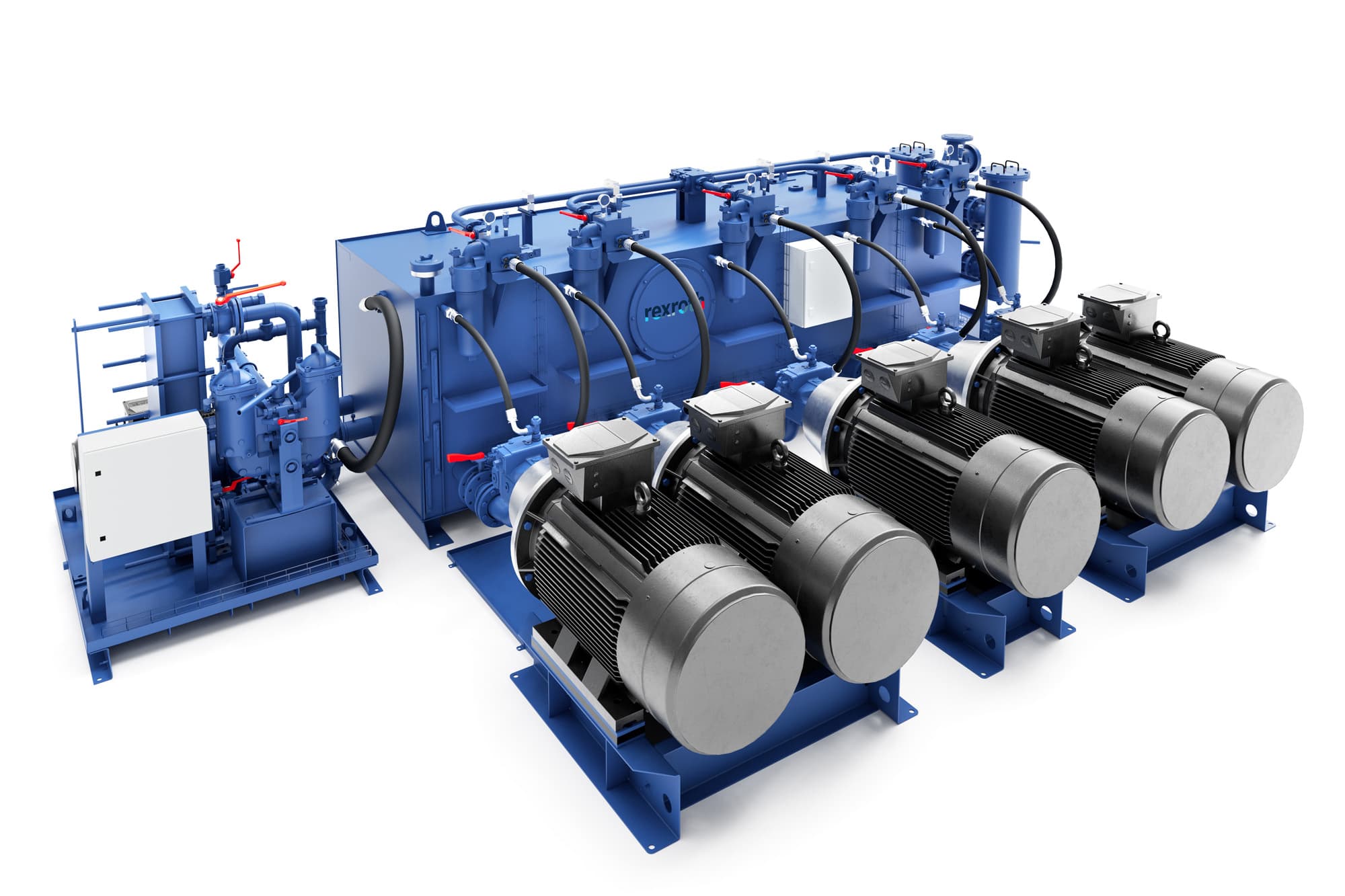

Miből áll egy ABMAXX tápegység?
Minden modul bevált konstrukció, szabványos Rexroth-elemekből. A modulok önállóan is rendelhetők – meglévő nagy tápegység bővítéséhez vagy felújításához is.
| Modul | Mit tud | Méretek |
|---|---|---|
| Tartályegység (MTU) | Acéltartály, rozsdamentes kérésre. 4 000 l-ig beépített kettős, 10 µm-es visszatérő szűrő. Külső szintjelző négy szintkapcsolóval, mintavevő csonk, 4–20 mA-es szint- és hőmérséklet-érzékelő, modulspecifikáció szerint 1 kW fűtés 1 000 literenként. | 2 000–18 000 l |
| Motor–szivattyú egység (MPU / M2PU) | Axiáldugattyús A4VSO vagy A10VSO szivattyú IE motorral, szimpla vagy dupla keretben, csepptálcával. Szívóág kompenzátorral és helyzetfigyelős elzáróval. | 37–315 kW · 400/690 V |
| Fordulatszám-szabályzott egység (MSU) | A4VSO szivattyú frekvenciaváltóval (Sytronix). Kevesebb energia és zaj, kisebb motor és hűtés. | 55–200 kW |
| Visszatérőszűrő-egység (MFU) | Kettős, üzem közben átkapcsolható 10 µm-es szűrő, eltömődésjelzés 75 és 100%-nál, töltés golyóscsapon át. | 2 200–10 500 l/perc |
| Hűtő-szűrő kör (MCU) | Lemezes hőcserélő, kettős 6 µm-es szűrő, elektromos vízszelep szennyfogóval; tartalék keringtető szivattyúval vagy anélkül. Szükségességét a hőmérleg dönti el. | hűtés akár 510 kW |
| Szivattyúblokk (MPB) | Közvetlenül a tartályon. 10 µm nyomószűrés, folyamatos nyomásfigyelés, visszacsapó szelep, lágyindítás; TÜV-os nyomáshatároló kérésre. | 200 / 450 l/perc · 200 / 315 bar |
| Akkumulátoregység (MAU) | 50 literes tárolók biztonsági blokkal, egyenként vagy együtt elzárható és nyomásmentesíthető, kézi vagy elektromos működtetéssel. | 2–10 × 50 l · 330 bar |
Forrás: Bosch Rexroth RE 08140 (ABMAXX műszaki információ), kiadás 2023-02.
ABMAXX: mikor éri meg a moduláris nagy tápegység
Nem az adatlapot mondjuk vissza. Ezt mondanánk el a gépe mellett állva, mielőtt ezt a típust javasoljuk.
Mikor ezt választanánk?
Központi tápegységnél kb. 350 l/perc felett, ahol több szivattyú dolgozik párhuzamosan, és a rendelkezésre állás kritikus: acélmű, nagy présvonal, erőmű, zsilip- és gátszerkezet, próbapad.
Milyen alkalmazásra való?
Hengerművek, öntödék, kovácsprések, nagy présvonalak, kohászati és energetikai berendezések, vízügyi és hajózási szerkezetek központi hidraulikája.
Mikor nem ezt választanánk?
2 000 liter és kb. 350 l/perc alatt (ott ABPAC vagy egyedi tápegység), vagy ha különleges szivattyútípus kell. Időjárásnak kitett telepítésnél a környezeti kivitelt külön ellenőrizzük.
Mi a korlátja?
A gyártói adatok szerint 315 bar, A4VSO és A10VSO szivattyúk, 400/690 V-os, 50 Hz-es motorok, szabványos modulelrendezés. Alapból ásványi olaj, HFD-U nehezen éghető folyadék kérésre. A konkrét konfiguráció munkatartományát a gyártói kiválasztás adja.
Milyen alternatíva van?
Kisebb igényre az ABPAC; különleges elrendezésre, szűk gépházba vagy kültérre egyedi Hidra tápegység – akár ABMAXX modulokból építve.
Mit épít hozzá a Hidra?
Helyszíni felmérést, a modulok elrendezését az adott gépházba, csövezést a fogyasztókig, villamos szekrényt és vezérlést, átöblítést, nyomáspróbát, beüzemelést és dokumentációt.
Kell-e külön vezérlőblokk?
A szivattyúblokk (MPB) a nyomásoldali alapfunkciókat tudja. A fogyasztók szelepei jellemzően a gépen, külön blokkokban vannak – ezeket a gép igénye szerint tervezzük.
Kell-e hűtés?
A hőmérleg dönti el. Ekkora rendszereknél gyakran kell külön hűtő-szűrő kör (MCU); kiinduló értékként a tartály óránként kb. négyszeri átforgatása használható. A vízoldali térfogatáramot a szükséges hőteljesítmény, a hőmérsékletlépcső és a hőcserélő gyártói karakterisztikája alapján méretezzük.
Kell-e külön tartály?
A tartály a rendszer alapja (MTU). A szivattyúk percenkénti térfogatáramának többszöröse csak első ökölszabály; a végleges méretet a térfogat- és hőmérleg, a levegőleválasztás, a szívási feltételek és a gyártói modulkompatibilitás adja. myCro tartállyal kisebb is elég lehet.
Milyen szűrést ajánlunk hozzá?
A modulok gyári kiépítése: visszatérő ágon 10 µm-es kettős szűrő, hűtőkörben 6 µm, nyomásoldalon 10 µm. A szükséges szűrési finomságot és az ISO 4406 szerinti tisztasági célértéket a rendszer legérzékenyebb eleme és a komponensgyártók előírásai alapján határozzuk meg; az olajtisztaságot érdemes részecskeszámlálóval követni.
Mikor tervezzünk inkább egyedit?
Ha a hely, a környezet (kültér, extrém hőmérséklet) vagy egy speciális funkció miatt a szabvány elrendezés nem fér bele. Ilyenkor a bevált modulokat egyedi tervbe építjük.
ABMAXX összeállítása a szükséges térfogatáramból
Adja meg a rendszer nyomását és összes térfogatáramát. A gyorskereső kiszámolja, hány motor–szivattyú egység és mekkora tartály kell, a lépésekben pedig a hűtést, a szűrést, a tárolókat és a kiegészítőket választhatja ki.
{{finderHelp}}
{{resultNote}}
A találatra kattintva a lenti lépések és az összesítő is átáll. Utána a részleteket egyenként finomíthatja.
ABMAXX műszaki adatok
| Tartály | 2 000–18 000 l acél, rozsdamentes kérésre · myCro: 1 500–6 000 l |
|---|---|
| Térfogatáram | 345–3 200 l/perc |
| Üzemi nyomás | max. 315 bar, változtatható nyomásszinttel |
| Motorok | 37–315 kW / egység · 400/690 V, 50 Hz |
| Szivattyúk | A4VSO NG 71–355 (DR / DP szabályzó) · A10VSO NG 100–180 (DR) |
| Fordulatszám-szabályzás | MSU: A4VSO NG 71–250, 55–200 kW, EFC5610 frekvenciaváltó |
| Szűrés | visszatérő 10 µm · hűtőkör 6 µm · nyomásoldal 10 µm |
| Hűtés | lemezes olaj–víz hőcserélő, akár 510 kW |
| Fűtés (MTU modulspecifikáció) | 1 kW / 1 000 l |
| Akkumulátorok | 50 l, 330 bar, 2–10 db |
| Szelepek feszültsége | 24 V DC |
| Folyadék | HLP 46 ásványi olaj · HFD-U kérésre, FKM tömítéssel |
| Állapotfelügyelet | szabványos érzékelőcsomagok modulonként, CytroConnect |
Forrás: Bosch Rexroth RE 08140, kiadás 2023-02
A feltüntetett értékek a termékcsalád műszaki tartományát mutatják. A maximális nyomás, térfogatáram, hajtásteljesítmény és egyéb határértékek nem minden konfigurációban érhetők el egyszerre. A konkrét kivitel megengedett munkatartományát az aktuális gyártói adatlap és konfiguráció határozza meg.
myCro: fele akkora tartály, ugyanaz a teljesítmény
A Rexroth áramlástani szimulációval optimalizált tartálybelseje gyorsabban leválasztja a levegőt az olajból. Ezért kisebb tartály is elég – kevesebb olaj, kisebb alapterület, kisebb tűzterhelés.
| myCro tartály | Ezt váltja ki | Olajmegtakarítás |
|---|---|---|
| 1 500 l | 3 000 l | kb. 1 500 l |
| 3 000 l | 6 000 l | kb. 3 000 l |
| 4 500 l | 8 000 l | kb. 3 500 l |
| 6 000 l | 12 500 l | kb. 6 500 l |
Mennyire hangos egy nagy tápegység?
A gyártó által közölt hangnyomásszintek egyetlen motor–szivattyú egységre. Több egység együtt ennél hangosabb, a tényleges érték a telepítéstől is függ.
| Szivattyú | 60 bar, nullakilengés | 300 bar, teljes kilengés |
|---|---|---|
| A4VSO 71 | 77 dB(A) | 85 dB(A) |
| A4VSO 125 | 78,5 dB(A) | 88 dB(A) |
| A4VSO 180 | 79,5 dB(A) | 89,5 dB(A) |
| A4VSO 250 | 81 dB(A) | 90,5 dB(A) |
| A4VSO 355 | 82,5 dB(A) | 93,5 dB(A) |
| A10VSO 100 | 76 dB(A) | 87 dB(A) |
| A10VSO 140 | 79 dB(A) | 89,5 dB(A) |
Forrás: Bosch Rexroth RE 08140, 2023-02.
Gyakori kérdések – ABMAXX
Mekkora tartály kell egy nagy hidraulika tápegységhez?
A szivattyúk percenkénti térfogatáramának többszöröse csak első ökölszabály. A gyártó preferált párosításaiban például három A4VSO 180-as szivattyú (kb. 744 l/perc) 4 000 literes tartállyal szerepel. A végleges méretet a térfogat- és hőmérleg, a levegőleválasztás és a szívási feltételek adják; myCro tartállyal kisebb is elég lehet, ha a visszatérő áramok engedik.
Kell-e tartalék szivattyú?
Az ABMAXX több szivattyú-/motor-modullal és igény szerint redundáns kialakítással konfigurálható. Folyamatos, kritikus üzemnél N+1 kialakítás, automatikus átkapcsolás és állapotfelügyelet vizsgálandó – így egy ág karbantartása alatt a rendszer üzemben maradhat.
Régi nagy tápegységet is ki lehet váltani ABMAXX-szel?
Igen, az ABMAXX zöldmezős és modernizációs projektekre is készül. Felmérjük a meglévő rendszert, és eldöntjük, mi marad (tartály, csövezés), és mit érdemes modulra cserélni.
Működhet nehezen éghető folyadékkal?
Igen, kérésre HFD-U folyadékkal, FKM tömítésekkel – ez kohászatban gyakori előírás. A szivattyúk megengedett adatait ilyenkor a folyadékhoz igazítjuk.
Mit kapok az ajánlattal?
Alapterület-igényt, 3D-rajzot, hidraulikus kapcsolási rajzot és anyaglistát. A gyártó szerint az ajánlat ezekkel 5 napon belül elkészülhet; a helyszíni illesztést és a telepítés tervét mi tesszük hozzá.
Mennyi energiát takarít meg a fordulatszám-szabályozás?
A gyártó szerint akár 80%-ot az állandó fordulatú hajtáshoz képest. Változó igényű vagy hosszú részterhelési ciklusoknál jelentős megtakarítás érhető el; a tényleges érték a munkaciklustól és a kiinduló rendszertől függ.
Árajánlatkérés erre a konfigurációra
A kiinduló kódot automatikusan csatoljuk. Mérnökünk ellenőrzi a munkapontot, és ha kell, javaslatot tesz a módosításra – utána kap ajánlatot.
