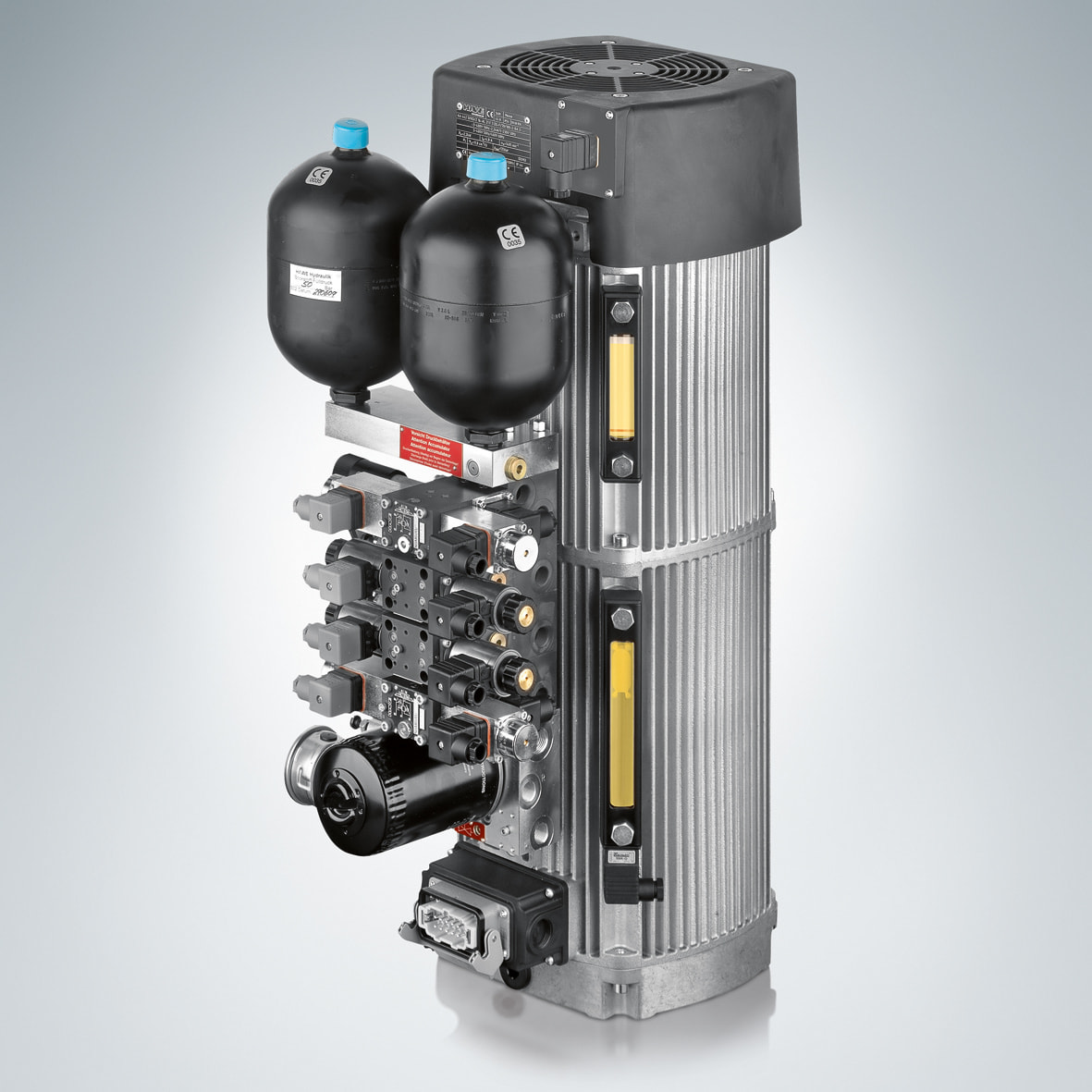

Nagy nyomás kis helyen
A motor tengelye egyben a szivattyú tengelye, a motor olajban hűl: rendkívül kompakt egység.
Hosszú élettartam
Radiáldugattyús szivattyú, kevés kopó alkatrész, megbízható nagynyomású üzem.
Kevés olaj
3,9–11,1 l töltet: kisebb olajköltség, kevesebb hulladékolaj.
Befogáshoz: mire figyelünk a KA 2 / KAW 2-nál
Nem az adatlapot mondjuk vissza. Ezt mondanánk el a gépe mellett állva, mielőtt ezt a típust javasoljuk.
Mikor ezt választanánk?
Befogó feladatnál: rövid ciklus, nagy nyomás, kis térfogatáram, kevés hely. Ha nincs háromfázisú betáp, a KAW 230 V-ról megy.
Milyen alkalmazásra való?
Szerszám- és munkadarab-befogás, hidraulikus nyomatékkulcs, szegecselés, kis prések, fék- és állítómodulok.
Mikor nem ezt választanánk?
Folyamatos (S1) üzemre, kb. 20 l/perc feletti térfogatáramra, vagy ha a befogók a KA 2 hasznos térfogatánál több olajat mozgatnak.
Mi a korlátja?
A KA 2 / KAW 2 adatlap (D 8010) szerint 700 bar, max. 7,9 cm³/ford., legfeljebb 9,05 l hasznos térfogat, rövid idejű és szakaszos üzem; a tényleges teljesítményfelvétel terheléstől függően a névleges teljesítmény 1,8-szorosáig nőhet. A nagyobb KA 4 / KAW 4 méret külön adatlap szerint, projektre vizsgálható.
Milyen alternatíva van?
Tartósabb üzemre 315 bar-ig ABSKG radiáldugattyús szivattyúval, összetett befogórendszerre egyedi tápegység.
Mit épít hozzá a Hidra?
A B csatlakozóblokkot, a nyomáskapcsolók beállítását, a befogási logikát (nyomástartás, ellenőrzés), a tömlőzést, a villamos vezérlést és a biztonsági koncepciót.
Kell-e külön vezérlőblokk?
Befogásnál jellemzően igen: B csatlakozóblokk vagy szelepsor. Nyomástartáshoz szivárgásmentes, ülékes szelepes kialakítás szükséges.
Kell-e hűtés?
Rövid üzemre jellemzően nem. Gyakori ciklusnál kiegészítő ventilátor több hőt vezet el, de az S2/S3 motor- és termikus határokat nem írja felül.
Kell-e külön tartály?
A hasznos térfogatnak fedeznie kell a befogók teljes olajigényét tartalékkal. Ha nem elég, nagyobb tartályméret vagy más típus jön.
Milyen szűrést ajánlunk hozzá?
Szűrt olajjal töltünk, és légzőszűrő kerül rá. Párás helyen szilikagéles légzőszűrőt (G) javaslunk.
Mikor tervezzünk inkább egyedit?
Sok, eltérő nyomású befogókörnél, automatikus palettázásnál vagy ha a befogás biztonsági szintje külön logikát kíván.
KA 2 / KAW 2 összeállítása nyomás és térfogatáram alapján
Válassza ki a hálózatot, írja be a szükséges nyomást és térfogatáramot, és a segítő megmutatja a megfelelő motor–szivattyú párosításokat. Ezután a tartályt, a beépítést és befogáshoz a B csatlakozóblokkot is összeállíthatja.
{{finderHelp}}
{{resultNote}}
A találatra kattintva a lenti lépések és az összesítő is átáll. Utána a részleteket egyenként finomíthatja.
KA 2 / KAW 2 műszaki adatok
| Max. üzemi nyomás | 700 bar |
|---|---|
| Max. lökettérfogat | 7,9 cm³/ford. |
| Motor KA | háromfázisú, 0,37–1,6 kW, 3×400 V 50 Hz |
| Motor KAW | egyfázisú, 0,25–1,1 kW, 1×230 V 50 Hz |
| Szivattyú | H radiáldugattyús · Z fogaskerekes |
| Töltet / max. hasznos térfogat | 3,9–11,1 l / 9,05 l |
| Üzemmód | rövid idejű és szakaszos (S2, S3, S6) |
| Beépítés | álló vagy fekvő |
| Csatlakozóblokk B | befogóhoz, nyomáskapcsolóval, max. 700 bar |
| Csatlakozóblokk C | közvetlen csőcsatlakozás G 1/4 vagy G 3/8, max. 700 bar |
Forrás: HAWE D 8010 (09-2017), D 6905 B (05-2026), D 6905 C (02-2022)
A feltüntetett értékek a termékcsalád műszaki tartományát mutatják. A maximális nyomás, térfogatáram, hajtásteljesítmény és egyéb határértékek nem minden konfigurációban érhetők el egyszerre. A konkrét kivitel megengedett munkatartományát az aktuális gyártói adatlap és konfiguráció határozza meg.
Gyakori kérdések – HAWE KA 2 / KAW 2
KA vagy KAW?
A KA háromfázisú (3×400 V) motorral jön, ez ipari környezetben az alap. A KAW egyfázisú, 230 V-ról megy – akkor jó, ha nincs háromfázisú betáp, de azonos méretben kisebb a teljesítménye.
H vagy Z szivattyú?
A H radiáldugattyús: nagy nyomás (a D 8010 adatlap szerint változattól függően akár 700 bar), kisebb térfogatáram, hosszú élettartam – befogáshoz jellemzően ezt választjuk. A Z fogaskerekes: nagyobb térfogatáram, a D 8010 szerint legfeljebb 200 bar, motortól függően kevesebb.
Folyamatos üzemre is jó?
A KA 2 / KAW 2 rövid idejű és szakaszos (S2, S3, S6) üzemre készült. Kiegészítő ventilátor több hőt vezet el, de nem teszi S1 üzeművé – folyamatos üzemre más típust ajánlunk.
Mi a B csatlakozóblokk?
A befogó hidraulika kulcseleme, közvetlenül a tápegységre szerelve. A B csatlakozóblokk különböző szelep- és felügyeleti funkciókkal konfigurálható, például nyomáshatárolással, visszacsapással, nyomáskapcsolással vagy útváltókkal (HAWE D 6905 B).
Mekkora tartály kell?
A hasznos térfogat fedezze a befogóhengerek teljes olajigényét tartalékkal. Ha nem biztos benne, küldje el a hengerek adatait, és kiszámoljuk.
Árajánlatkérés erre a konfigurációra
A kiinduló kódot automatikusan csatoljuk. Mérnökünk ellenőrzi a munkapontot, és ha kell, javaslatot tesz a módosításra – utána kap ajánlatot.
