Moduláris
Szabványos elemekből, ezért gyorsan összeállítható és később is bővíthető.
Sokféle szivattyú
Külső és belső fogaskerekes, valamint radiáldugattyús szivattyúk 2–23 l/perc között.
Karbantartásbarát
Átlátható felépítés, 10 µm-es visszatérő és légzőszűrő, opcionális kézi pumpa.

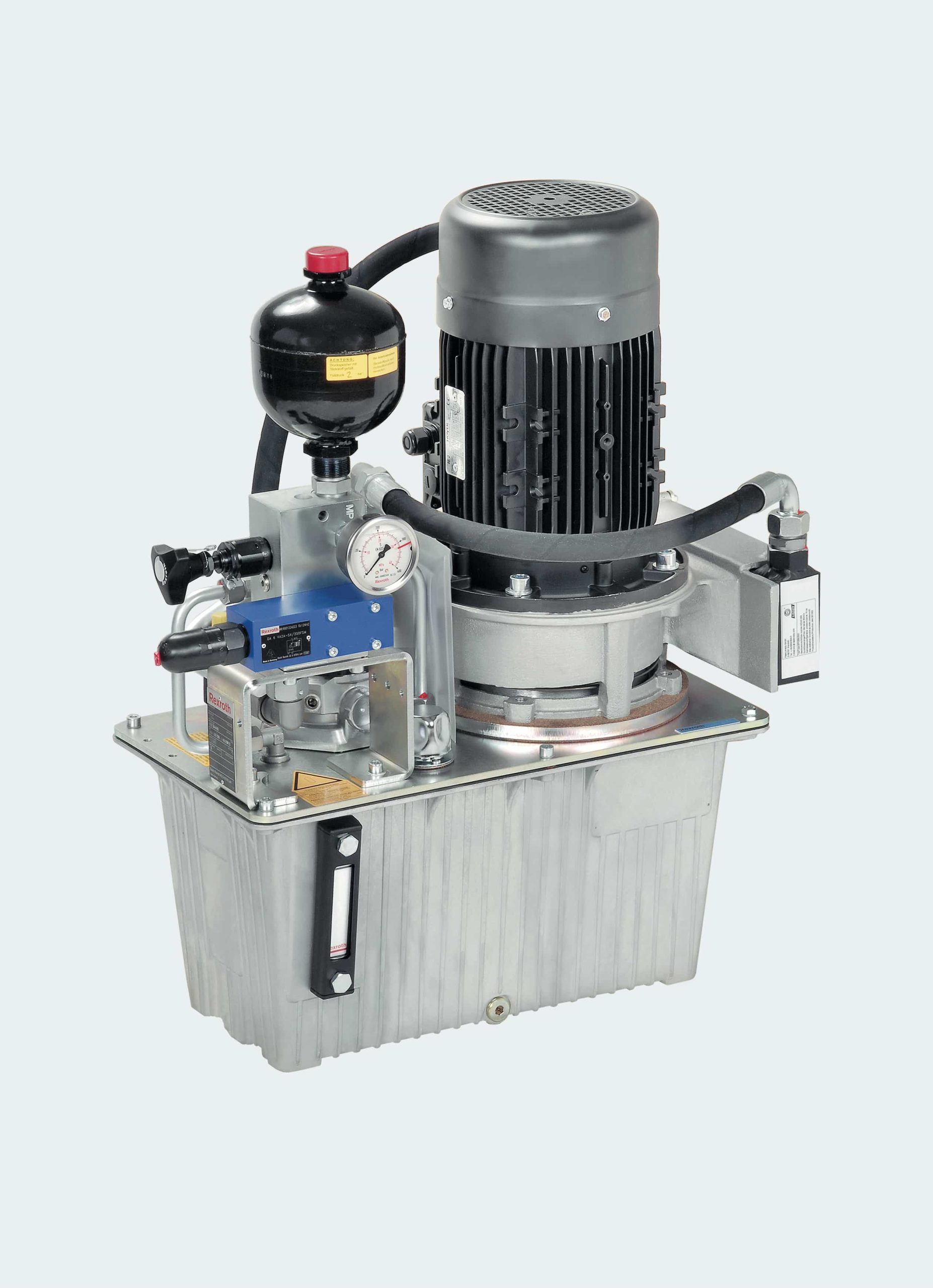

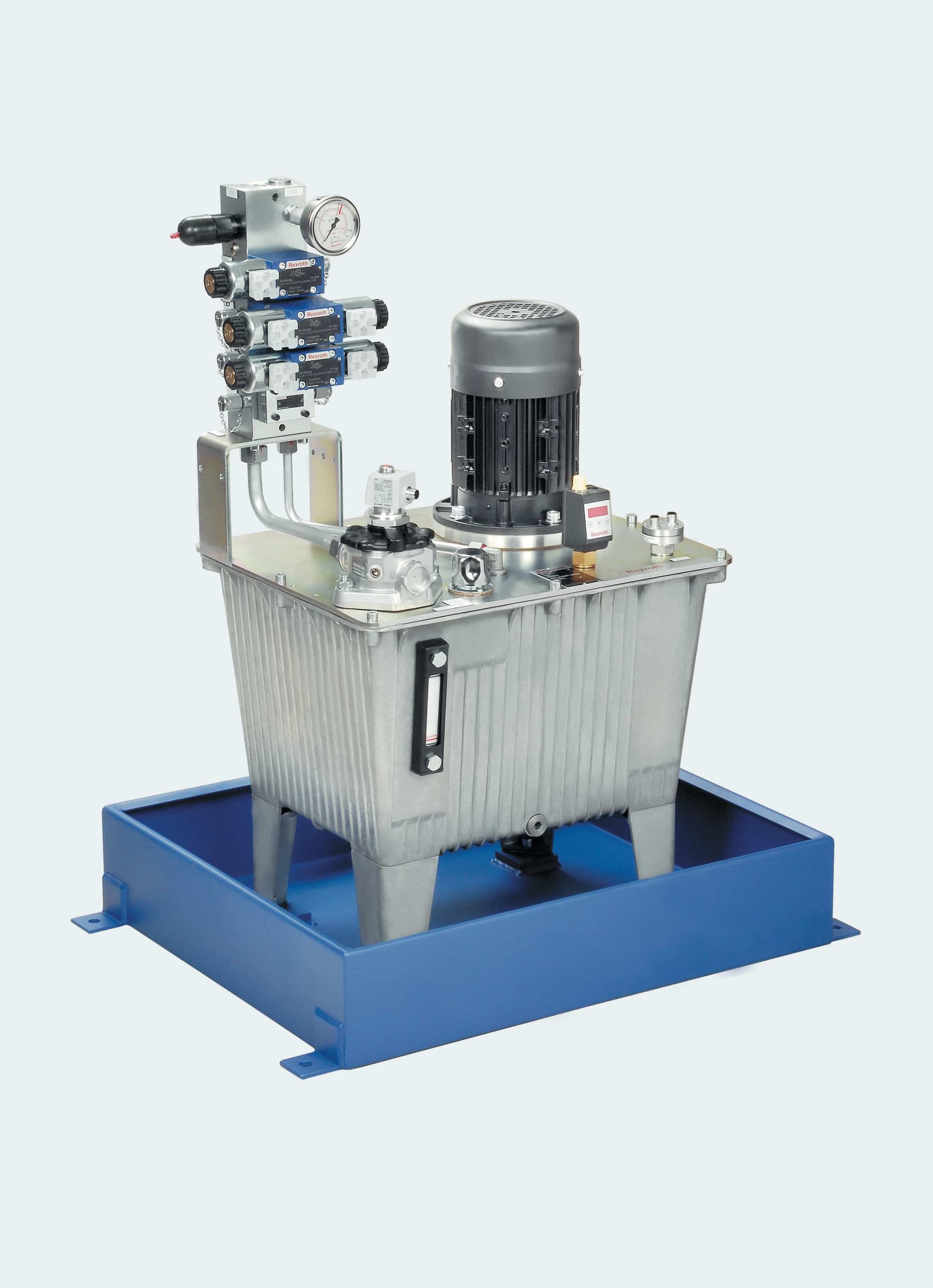

ABSKG: az egyszerű, bevált kis tápegység
Nem az adatlapot mondjuk vissza. Ezt mondanánk el a gépe mellett állva, mielőtt ezt a típust javasoljuk.
Mikor ezt választanánk?
0,37–7,5 kW-os, fix fordulatú, szakaszos üzemű gépnél, ahol nincs hűtővíz és az egyszerűség, a gyors szállítás számít.
Milyen alkalmazásra való?
Befogás R4 szivattyúval, emelőasztalok, kis prések, szerelőkészülékek, akkumulátoros tartófunkciók.
Mikor nem ezt választanánk?
Ha a motor sokat jár üresben – ott a fordulatszám-szabályzott CytroPac energiát takarít meg. 315 bar vagy 23 l/perc felett sem.
Mi a korlátja?
Max. 7,5 kW, 23,2 l/perc, 315 bar – nem minden kombinációban egyszerre; 20, 40 vagy 60 l tartály; a térfogatáramok 1450 1/perc névleges fordulatszámra számolva.
Milyen alternatíva van?
Energiatakarékos változatra CytroPac, 700 bar körüli befogásra HAWE KA, nagyobb teljesítményre ABPAC.
Mit épít hozzá a Hidra?
Az NG6 szelepsort, a nyomáskapcsolókat, a villamos vezérlést, a csövezést és a beüzemelést.
Kell-e külön vezérlőblokk?
1–8 NG6 szelepig a 6-os vagy 7-es alaplap elég. Arányos vagy különleges funkcióhoz külön blokkot tervezünk.
Kell-e hűtés?
Tartós üzemnél gyakran igen: egy 40 literes tartály természetes konvekcióval nagyságrendileg csak néhány száz wattot ad le 30 K különbségnél. A hőmérleg dönti el, kell-e levegős hőcserélő.
Kell-e külön tartály?
60 liter felett már ABPAC-ot vagy egyedi tartályt javaslunk.
Milyen szűrést ajánlunk hozzá?
A gyári 10 µm visszatérő és légzőszűrő jó alap. Párás környezetben adszorberes légzőszűrőt teszünk a tartályra.
Mikor tervezzünk inkább egyedit?
Kültéren, 7,5 kW felett, különleges felfogásnál vagy ha a vezérlés több, eltérő nyomású kört igényel.
ABSKG összeállítása nyomás és térfogatáram alapján
Először a tartályméretet válassza ki, majd írja be a szükséges nyomást és térfogatáramot. A segítő kilistázza a megfelelő szabványos alapegységeket, utána a vezérlést és az opciókat állíthatja be.
{{finderHelp}}
{{resultNote}}
A találatra kattintva a lenti lépések és az összesítő is átáll. Utána a részleteket egyenként finomíthatja.
ABSKG műszaki adatok
| Tartály | 20 · 40 · 60 l, alumínium öntvény |
|---|---|
| Motor | háromfázisú aszinkron, 1450 1/perc, IP55, IE2/IE3 |
| Teljesítmény | 0,37–7,5 kW |
| Feszültség | 3 kW-ig 230/400 V · 4 kW-tól 400/690 V, 50 Hz |
| Szivattyúk | AZPB, AZPF külső fogaskerekes · GF2 belső fogaskerekes · R4 radiáldugattyús |
| Elméleti térfogatáram 1450 1/perc névleges fordulatszámon | 2,1–23,2 l/perc |
| Max. nyomás | 315 bar (szivattyútól függően) |
| Szűrés | visszatérő és légzőszűrő 10 µm · megengedett max. szennyezettség ISO 4406 20/18/15 (adatlap) |
| Olaj | HLP DIN 51524, pl. ISO VG 46 |
| Hőcserélő (opció) | olaj-levegő, max. 16 bar |
Forrás: Bosch Rexroth RE 51013, kiadás 2016-12
A feltüntetett értékek a termékcsalád műszaki tartományát mutatják. A maximális nyomás, térfogatáram, hajtásteljesítmény és egyéb határértékek nem minden konfigurációban érhetők el egyszerre. A konkrét kivitel megengedett munkatartományát az aktuális gyártói adatlap és konfiguráció határozza meg.
Gyakori kérdések – ABSKG
Melyik tartályméret kell?
Ökölszabályként a tartály a szivattyú percenkénti térfogatáramának többszöröse legyen, és fedezze a hengerek ki-be mozgó olajmennyiségét. A 60 literes tartályhoz nagyobb szivattyúk (GF2-016) is választhatók.
Mit jelent az 1, 6 és 7-es vezérlésváltozat?
Az 1-es csak nyomáshatároló egység, a szelepek a gépen vannak. A 6-os egy alaplap 1–8 NG6 szelephellyel. A 7-es ugyanez akkumulátortöltő körrel: a szivattyú csak a feltöltéskor jár, így energiát takarít meg.
Mikor kell levegős hőcserélő?
Ha a tápegység hosszan, nagy terheléssel üzemel, és a tartály felülete nem tudja leadni a hőt. 0,37 és 0,75 kW-os egységhez nem rendelhető.
Mi az R4 radiáldugattyús szivattyú előnye?
Nagy nyomás (290–315 bar) kis térfogatáram mellett, hosszú élettartammal – pl. befogó és szorító feladatokra.
Mi a kód végén a két hiányzó tag?
A kapcsolási rajz rövid azonosítóját és sorszámát a Rexroth a megrendelés után adja ki, ezt nem kell megadni.
Árajánlatkérés erre a konfigurációra
A kiinduló kódot automatikusan csatoljuk. Mérnökünk ellenőrzi a munkapontot, és ha kell, javaslatot tesz a módosításra – utána kap ajánlatot.
